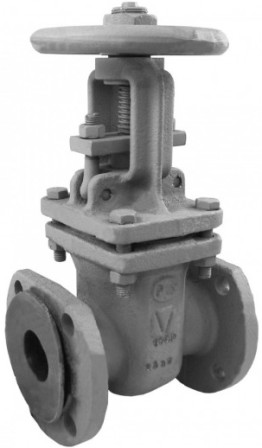

Задвижка с обрезиненным клином GENEBRE (Женебре) артикул 2102 (Испания)


• Задвижка с эластичным запором
• Сделана из чугуна марки GG G-40
• Клин покрыт EPDM
• Невыдвижной шток
• Соответствует нормам DIN 3352
• Расстояние между фланцами согласно нормам DIN 3202 F4
• Фланцевые соединения согласно нормам DIN 2501 PN 16
• Полнопроходная с минимальной потерей напора
• Двухсторонняя установка
• Покрытие корпуса внутри и снаружи – эпоксидная смола
Рабочая температура: +80°С
Применение : водоснабжение




КОНСТРУКЦИЯ:
1. Корпус: Высокопрочный чугун GGG40
2. Корпус Клинa: Чугун GGG-40
3. Клин: EPDM
4. Клиновидная втулка: Латунь
5. Шток: AISI 420
6. Уплотняющая прокладка корпуса: EPDM
7. Болт: Cталь
8. Уплотнение штока: Тефлон
9. Уплотнительное кольцо: NBR
10. Уплотнительное кольцо: NBR
11. Крышка: Чугун GGG-40
12. Герметизирующая гайка: Латунь
13. Шайба: Нержавеющая сталь
14. Маховик: Чугун GGG-40
15. Винт: Нержавеющая сталь
16. Пыленепроницаемый кожух: NBR




ОСНОВНЫЕ ПАРАМЕТРЫ:
